Windbergbahn - Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau

Beiträge verlaufen von unten nach oben!

Straßenbrücke
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Straßenbrücke ohne Bild Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Straßenbrücke original

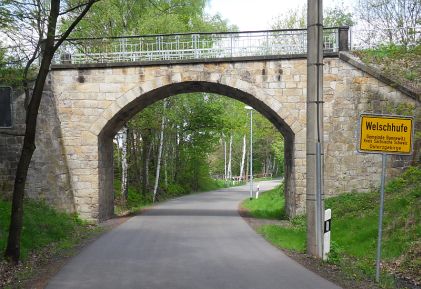

Der Bahnhof Hänichen - Goldene Höhe schließt in Richtung Bannewitz mit einer kleinen Straßenbrücke ab. Auf der Krone gerade mal drei Meter breit, reichte es in früheren Jahren für kleine Autos oder ein Pferdefuhrwerk. Heute fristet dieses Bauwerk sein Dasein gerade noch als Fuß- oder Radweg zwischen Hänichen und Welschhufe. Das oben aufgesetzte Geländer ist relativ schnörkelfrei ausgeführt und wird zu beiden Seiten von Granitsäulen begrenzt.

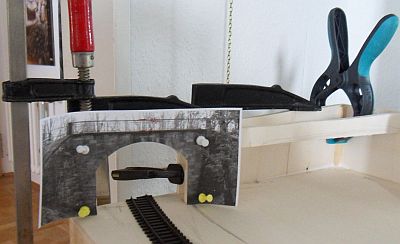

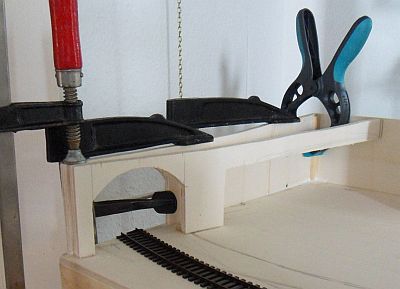

Im Modell soll die zum Bahnhof zugewandte Seite den linken Anlagenrand abschließen und optisch wenigstens noch vorhanden sein. Die Brücke wurde aus Sperrholzresten ausgesägt und aufgeklebt. Es folgt eine optische Verkleidung mittels geprägter und bedruckter Strukturpappe. Zum Schluß wird das Geländer aus 0,5 mm Stahldraht gefertigt.

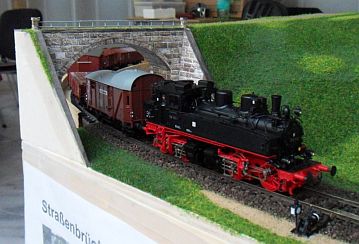

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Straßenbrücke mit Bild Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Straßenbrücke mit Mauerwerk und Geländer
31.05.2012
Gleisabschluss

Auf den Nebenbahnen entstanden die Gleisabschlüsse (manche sprechen auch von Prellböcken) häufig ganz einfach aus Eisenbahnschwellen, die senkrecht eingegraben wurden. Der Zwischenraum wurde mit Schotter aufgefüllt. Auf der Modellbahn eine kleine aber feine Bastelei.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Gleisabschluss mit Pappviereck Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Gleisabschluss mit Hölzern beklebt

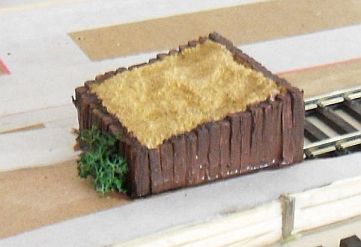

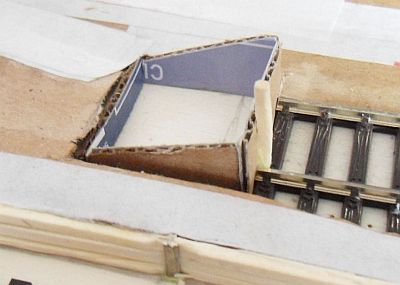

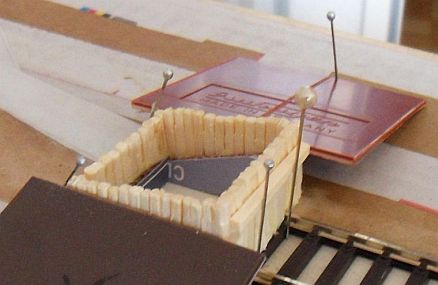

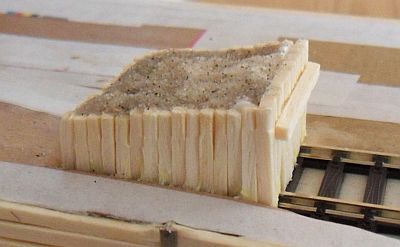

Am Gleisende des Freiladegleises wird ein passendes Viereck aus Pappe zurechtgeschnitten und abgelängte Streichhölzer angeklebt. Die Oberkante zum Gleis sollte ca. 15 mm über Schienenoberkante sein. Danach wird ein Querholz angeklebt, was in Pufferhöhe sitzt. In die Mitte kommt ein Styroporkern der ausgefranzt wird und mit einer Echtsandschicht überdeckt wird. Farblich alles noch dunkelbraun streichen und den geklebten Sand ebenfalls abdunkeln. Fertig!

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Gleisabschluss mit Sandfüllung Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Bahnsteigkante farblich abgedunkelt
30.05.2012
Bahnsteigkante

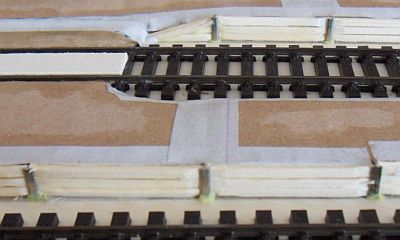

Auf den Nebenbahnen entstanden die Bahnsteigkanten ganz einfach aus Eisenbahnschwellen, die in senkrecht eingegrabene Schienenstücke eingeschoben wurden. So auch im Modell.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Bahnsteigkante mit Schienenstücken Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Bahnsteigkante mit Hölzern

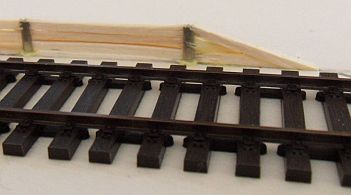

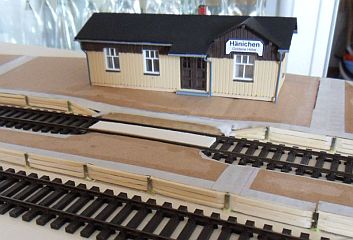

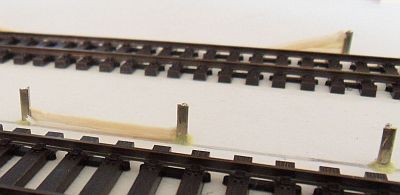

In den Anlagenboden wurden ca. 8 mm tiefe Bohrungen im Abstand von ca. 35 mm eingebracht. Der Abstand zur Gleismitte ist ca. 20 mm. In diese Bohrungen werden kurze Modellgleisstücke eingeleimt und stehen ca. 5 mm über Schienenoberkante. Danach wurden zwischen die Schienenstücken Streichhölzer passend zugeschnitten, eingeschoben und ebenfalls festgeklebt. Nun musste nur noch das Geländeniveau auf der Rückseite der Schwellen angehoben werden, was später den Bahnsteig bildet und mit Sand dekoriert wird.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Bahnsteigkante mit Bahnsteig Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Bahnsteigkante mit Bahnübergang
29.05.2012
Geländeerhebung

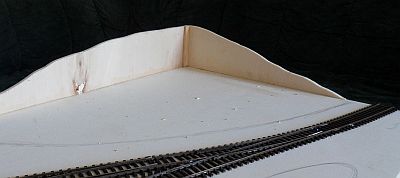

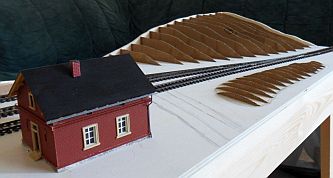

An der Ausfahrt des Bahnhofes Hänichen in Richtung Possendorf erhebt sich das Gelände auf der linken Seite des Gleises. Im Modell bedeutet dies das Relief des Geländes an der Anlagenkante mit Sperrholz abzuschließen. Mehrere aufgeklebte und der Geländeform zugeschnittene Pappstreifen bilden den Unterbau für die zukünftige Geländedecke.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Geländeerhebung 1 Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Geländeerhebung 2

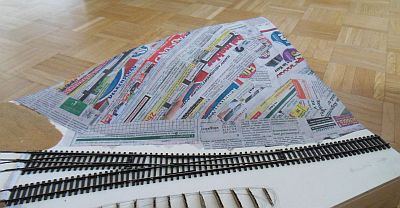

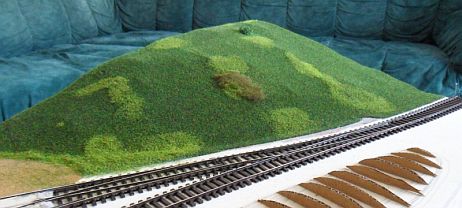

Darüber werden mit Weißleim bestrichene Zeitungsstreifen in mehreren Lagen gelegt und nach deren Austrocknung an der Anlagenkante bündig beschnitten. Nun ist der Untergrund bereitet, um mit dem Aufkleben von Grasmatten oder weiteren Geländegestaltungen fortzufahren.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Geländeerhebung 3 Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Geländeerhebung 4
27.05.2012
Weichensteuerung
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Weichensteuerung einfach 1 Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Weichensteuerung einfach 2

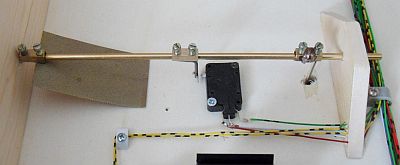

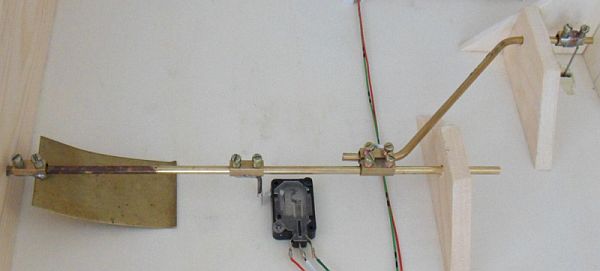

Die mechanische Weichensteuerung wurde genau wie in den Segmenten des Bahnhofes Possendorf aufgebaut. Unter jeder Weiche befindet sich ein mehr oder weniger aufwendiges Schiebegestänge für die Steuerung der Stellschwelle zwischen den Weichenzungen und auch der elektrischen Umpolung des Herzstückes.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Weichensteuerung zweiarmig

Teilweise war die Lage der Stellschwelle und dem zukünftigen Ortes des Bedienknopfes durch Halterungen von Segmentfüßen verbaut. Hier musste das Gestänge etwas komplizierter aufgebaut werden, was dem Bedienkompfort keinerlei schmälerte.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Baugruppen

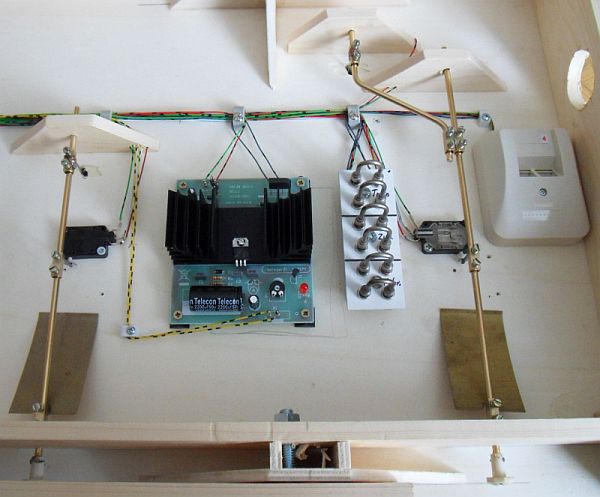

Von links nach rechts: Antrieb für Weiche 6, Fahrspannungsregler, Prüfleiste für diverse Spannungen bzw. Lokalisierung im Fehlerfall, Antrieb für Weiche 7, Steckdose für die elektrische Verbindung zu den Nachbarsegmenten.

15.05.2012
Segmente und Gleislage
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Segmente nebeneinander

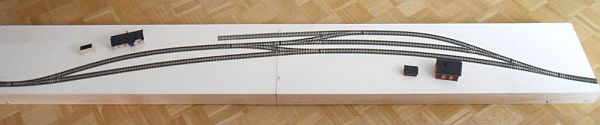

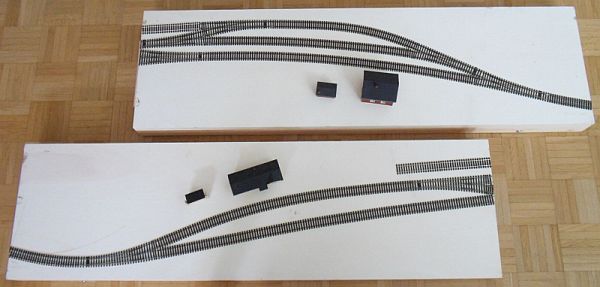

Genau wie beim Modell des Bahnhofes Possendorf wurden auch die Segmente des Bahnhofes Hänichen aufgebaut. Die Tiefe beträgt 40 cm und die Gesamtlänge beläuft sich auf 2,80 Meter. Der optische Vorteil dieses Bahnhofes liegt in der dem Gelände angepassten leicht gebogenen Gleislage bzw. -anordnung. Der Gleisplan entspricht dem Vorbild von vor 1940. Danach wurde das Gleis 2 (im Bild ganz vorn) und somit auch die Weichen 1, 2, 4 und 7 demontiert. Um den Fahrbetrieb interessant zu gestalten, wurde im Modell auf diesen Rückbau verzichtet.

Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Segmente untereinander
Unteres Segment mit Wartehalle und Freiabtritt
Oberes Segment mit Wärterhaus und Nebengebäude
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Übersicht längs
Oben aus Richtung Bannewitz
Unten in Richtung Possendorf
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Trennstelle zwischen den Segmenten

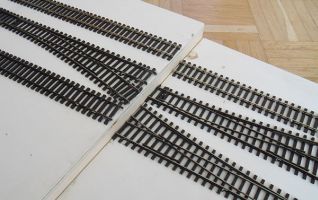

Trennstelle zwischen den Segmenten
Bahnhof Hänichen (Goldene Höhe) - Anlagenaufbau - Elektrische Verbindung zwischen den Segmenten
Elektrische Verbindung zwischen den Segmenten
01.05.2012
